采用ANSYS軟件進行超聲波塑料焊接溫度場的數值模擬，ANSYS是世界上頗有影響力的大型通用有限元分析軟件，他以高的性能價格和比較好的解題升廣度，廣泛應用于航天航空，汽車，造船，機械制造，鐵道，電子，一般工業及科學研究的各個領域，極強的分析功能，覆蓋了許多工程問題，近幾年進入我國，并以每年20%的增長率進入高等院校和科研單位。由于其適應面廣，使用方便，及可用于個人計算機，又可以用于大中型機和巨型機，支持多個操作系統和眾多的圖形設備，特別是前后處理，簡單方便，中間計算分析快捷，深受使用者的歡迎.

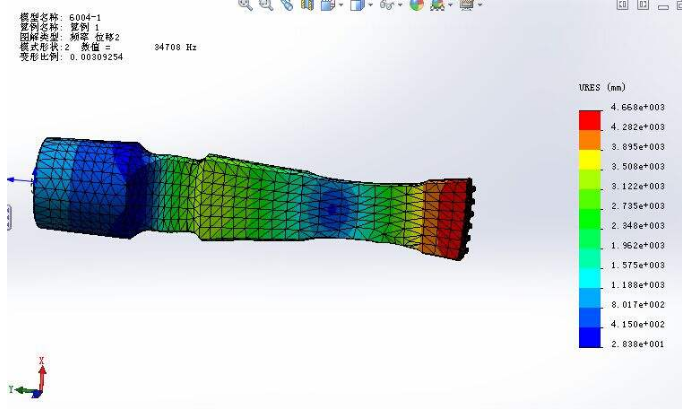

超聲波技術已經廣泛應用于金屬、塑料焊接工藝中。焊接工裝（Horn），因其對結構動力學方面的高性能要求，傳統的仿造、修模設計方法已不能適應塑料產品多變的要求。本文從超聲波塑料焊接的原理入手，通過有限元法進行固有頻率和模態分析，設計新型工裝，滿足有效傳遞和均勻分配振動能量的功能要求。在設計過程中結合ANSYS的參數化建模、全因子實驗設計優化（DOE）和概率設計系統（PDS）模塊，進行參數設計和健壯性設計，調整幾何尺寸，使得工裝的固有頻率和超聲波頻率匹配，對應的模態在工作面振幅均勻，減少了局部結構應力集中的問題，同時對材料和環境的參數變化有較好的適應性。所設計的工裝一次加工完成投入使用，避免了反復修整工裝所帶來的時間和成本上的浪費
